产品概述
SVG无功发生器又称之为无功补偿装置主要由三个基本功能模块构成，分别为：检测模块、控制运算模块及补偿输出模块。作为有源型补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。相较于传统的LC滤波回路，SVG主要有无功补偿性能优良、支持补偿不平衡负载及补偿零序谐波电流（主要为3次）的优点，而这些都是传统LC回路组成的补偿电路所不具备的功能。
SVG性能指标参数
| 项目 | 参数 | ||
| 工作电压 | AC 380V±20% | ||
| 频率 | 50Hz | ||
| 多机并联 | 最大可并联10台 | ||
| 装置容量 | 20kvar、35kvar、50kvar、75kvar、100kvar | ||
| 响应时间 | ≤5ms | ||
| 单机效率 | ≥97% | ||
| 主电路结构 | 三相四线 | ||
| 电路拓扑 | 三电平结构 | ||
| 显示界面 | 外接液晶屏 | ||
| 显示状态 | 数据方式显示 | ||
| 操作 | 手动启动、自动启动 | ||
| 通信 | RS485，Modbus通信协议 | ||
| 环境温度： | -20～55℃ （额定功率输出） | ||
| 存储温度： | -30～70℃ | ||
| 相对湿度 | 最大95%，无凝露 | ||
| 海拔高度 | 海拔1500米以下 | ||
| 散热需求 | 要求通风良好，可通过柜门开通风口，或者柜内加装风扇。 | ||
| 工作模式 | 谐波补偿、无功补偿、三相负荷不平衡补偿、电容器投切控制。装置可同时进行上述四种补偿，并可参数设置谐波、无功和三相不平衡补偿容量的比例。 | ||
| 谐波滤除 | 同时滤除2～50次谐波，也可选择2～50次谐波中特定次数补偿。 | ||
| 电流限制 | 补偿电流自动限制在额定电流范围内。 | ||
| 补偿效果 | 谐波电流总畸变率THDi<5%；无功功率因数>0.99；三相不平衡度<5% | ||
SVG无功发生器对比传统的LC滤波回路的优势
相较于传统的LC滤波回路，SVG主要有无功补偿性能优良、支持补偿不平衡负载及补偿零序谐波电流（主要为3次）的优点，而这些都是传统LC回路组成的补偿电路所不具备的功能。具体对比数据如下表中所示：
| 对比项目 | 传统LC回路 | 仁耀系列SVG |
| 稳定性 | 由LC组成补偿回路，容易同系统发生谐振 | 不受系统谐波影响，实时补偿，系统更稳定 |
| 寿命 | 实际使用寿命通常不超过3年，经常出现1年一换或者3月一换，甚至投切上即跳闸的现象 | 因为不存在谐振过电压的问题，可以长期使用（MTBF大于10万小时） |
| 快速响应时间 | 由于为有级投切，所以没有快速响应时间 | 小于300us，可以补偿快速波动的负荷 |
| 响应时间 | 20ms以上 | 小于5ms |
| 运行范围 | 一般为0~1,（TCR可达-1~1），切换时间较慢 | -1~1，从容性到感性调节，且可以快速切换 |
| 容量稳定性 | 电容器容量一般每年下降，建议运行时间不超过4年； | 容量稳定，可以长期使用 |
| 调节平滑性 | 有级调节，一般切换容量为20-60kvar | 无级调节，可以一直保证稳定在目标PF。 |
| 谐波含量 | 较大 | 谐波含量极低，不会对电网造成二次污染 |
| 稳定电压 | 过补或者欠补或造成系统电压的过压或者欠压 | 不会发生过补或者欠补，可以有效稳定系统电压 |
| 容量充足性 | 在系统电压较低的时候，但此时由于系统电压较低，LC补偿回路补偿容量会下降，难以给予足够的补偿容量。 | 由于采用有源型补偿电路，补偿容量基本不受系统电压影响，在各种工况下均可以提供充足的补偿容量 |

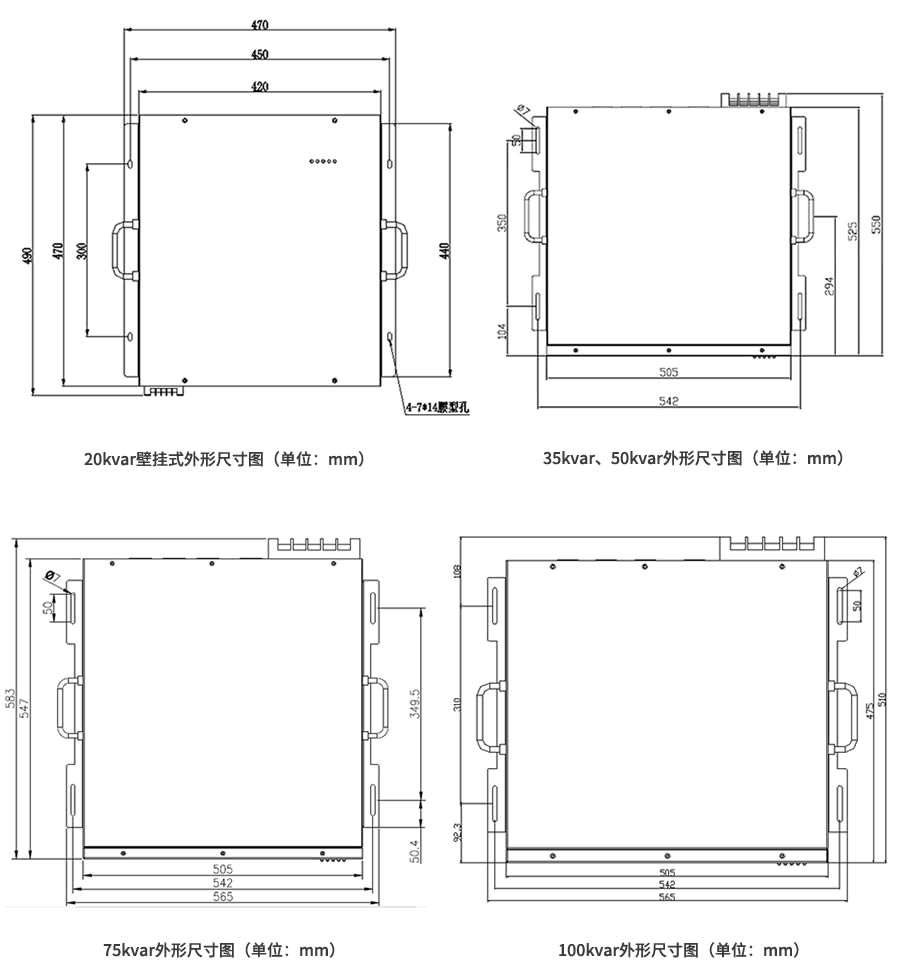

SVG无功发生器安装尺寸及规格参数
| 项目 | 参数 | ||||
| 额定容量 | 20kvar | 35kvar | 50kvar | 75kvar | 100kvar |
| 额定电流 | 25A | 50A | 75A | 100A | 150A |
| 冷却方式 | 风冷 | ||||
| 环境温度 | -20～55℃ | ||||
| 电流互感器 | 50:5～10000:5 | ||||
| 功耗 | ≤3% 额定容量 | ||||
| 风量要求 | ≥120m3/h | ≥200m3/h | ≥350m3/h | ≥500m3/h | ≥800m3/h |
| 电网频率 | 50Hz±5% | ||||
| 电网电压 | 380V±20% | ||||
| 接线方式 | 3phases+N+PE | ||||
| 防护等级 | IP20 | ||||
| 外形(WxDxH)mm | 470x490x137 | 565x550x190 | 565x550x190 | 565x583x265 | 565x510x280 |
| 重量 | 20kg | 30kg | 35kg | 50kg | 57kg |
