产品概述

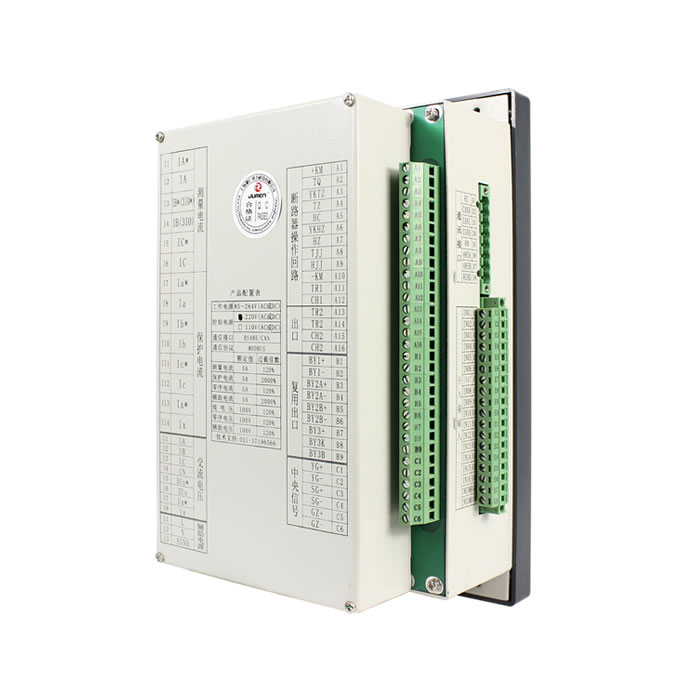

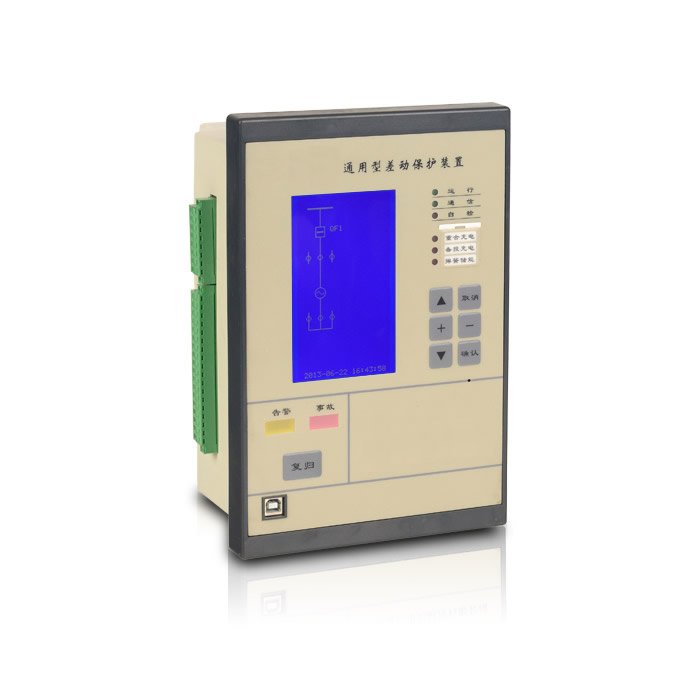

通用型微机差动保护装置具备差动速断保护及带或不带二次谐波制动的复式比率差动保护，最大可用于三侧差流输入的场合（三圈变），具有对一次设备电压电流模拟量和开关量的完整强大的采集功能，配备标准RS485和工业CAN通讯口，并通过合理配置实现三圈主变差动保护、两圈主变差动保护、两圈配变差动保护、发电机差动保护、电动机差动保护及非电量保护等保护和测控功能。


主要特点

■用户可更具实际运行需要配置相应的保护，真正实现为用户"量身定做"。
■各保护功能相对独立，保护定值、时限、闭锁条件和保护投退可独立整定和配置。
■保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。
■支持多套保护定值手动切换。
■与事件记录、故障录波、通信功能紧密配合，使继电保护技术的应用达到一个新的水平。
■集保护、测量、监视、控制、人机接口、通信等多种功能于一体。
代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
■采用32位数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等优良特性。
■支持常规的RS485总线及DeviceNet（CAN）现场总线通信，CAN总线具有出错帧自动重发和故障节点自动脱离等纠错机制，保证信息传输的实时性和可靠性。
最高速率1Mbps，最长距离10km，一条总线最多允许挂接110个设备。
■全封闭金属机箱，超薄型设计，机箱净深仅100mm，可适用安装于任何柜型，特别是环网柜。
■表面贴工艺，重要器件（如芯片、电源模块、互感器、继电器、电容、液晶显示屏、接线端子等）均采用国外知名企业的成熟产品，平均无故障时间达100,000小时。
■完善的自检能力，发现装置异常能自动告警。
具有自保护能力，有效防止接线错误或非正常运行引起的装置永久性损坏。
免维护设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大。
■国际通用输入电源模块，兼容85～264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。
■断路器操作回路具有交直流通用的硬件防跳闭锁模块，分/合闸操作回路的电流大小不影响模块正常工作。
强 化的断路器操作管理功能，对各种运行方式的变电站、配电站均能适用。
■开关量输入支持直接跳闸或告警，用于瓦斯、温度等重要保护或联锁跳闸。
采用可设置变位确认时间窗技术， 有效消除开关接点抖动和电磁干扰，保证遥信正确率达100%。

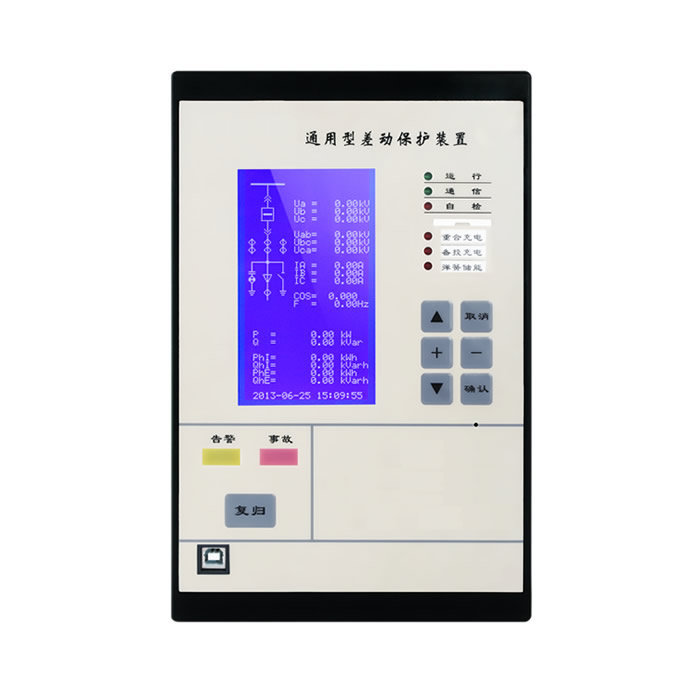

■人机接口符合人机工程设计要求，带背光图形液晶，菜单化设计，全中文显示，合理化屏幕保护控制。
显示内容包括测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等。
■具有事件记录功能，可记录与电力系统安全运行相关的所有事件，时间分辨率小于1ms，可在线记录事件100 条，掉电不丢失，便于分析故障原因和诊断设备缺陷。
■具有故障录波功能，可真实记录故障前后的电流、电压、开关状态等信息，记录密度每周波24点，记录长度 为故障前2周波，故障后7周波，掉电不丢失。
■具有多套保护定值手动切换功能。


保护功能

保护功能设置整定表

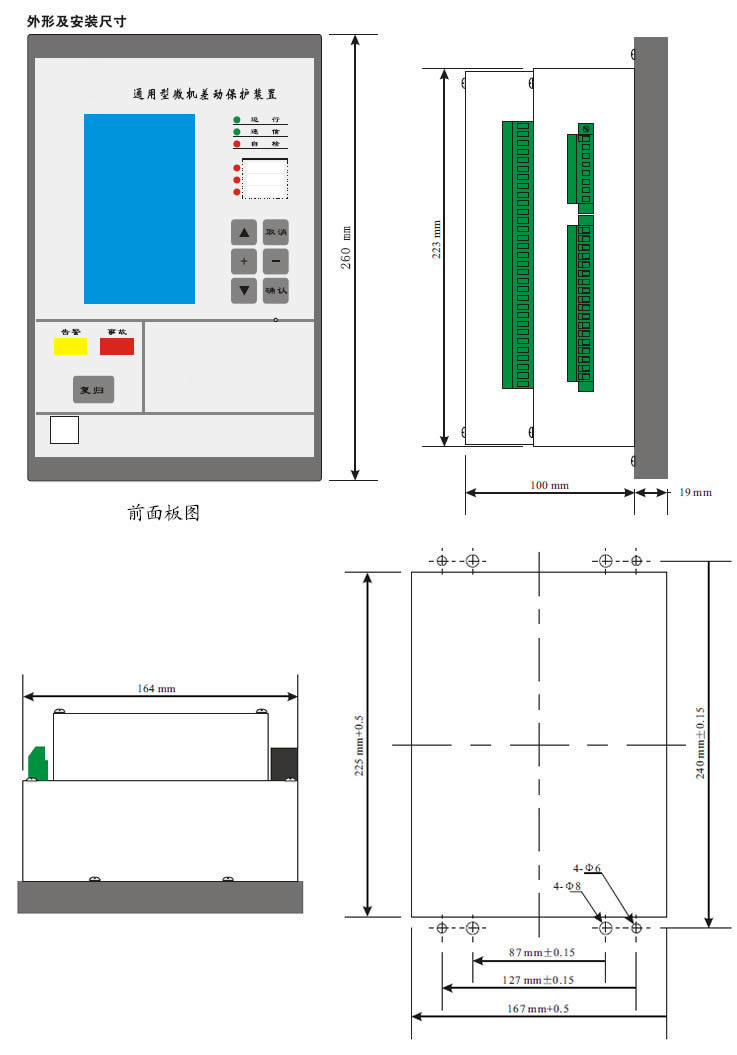

安装尺寸图
